三集一體熱泵工作原理圖及安裝應用示意圖

三集一體泳池熱泵是用于室內泳池加熱、新風、除濕的設備。可以說作用多多，是室內恒溫泳池必備的設備。本文主要來了解下三集一體熱泵如何工作，以及安裝應該示意圖。

泳池三集一體設備使用較多的為普派克SWHP070SE系列機組，下面我們就以該設備舉例，了解其工作原理。
普派克系列熱泵包括水加熱和除濕系列，是通過回收泳池區域水面蒸發而損失到大廳空氣的熱量，熱量回收指的是將高濕空氣冷凝所得的能力轉移到池水，并保持在一個理想的溫度，余熱主要用于加熱由于除濕被冷卻的空氣。

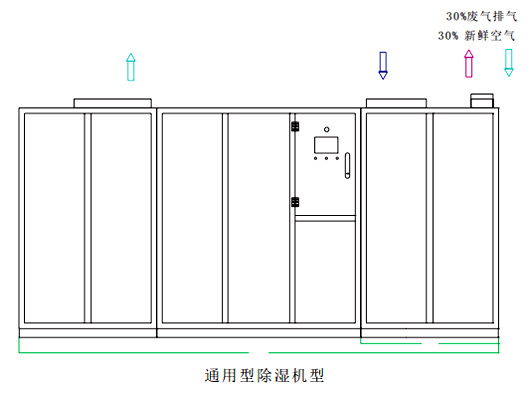

下圖是SWHP070SE系列單風機熱泵，其工作原理為：回風口將來自泳池室內的高濕空氣經空氣過濾器送到機內蒸發器，濕氣在空氣冷凝過程中，被分離出來，經處理后的空氣通過機內冷凝器重新加熱，由壓縮機輸出的熱量必須滿足泳池水溫要求后會釋放，送風風機通過可選擇的輔助加熱器和風管將干爽空氣輸送到窗，天花板等易結霜的地方。

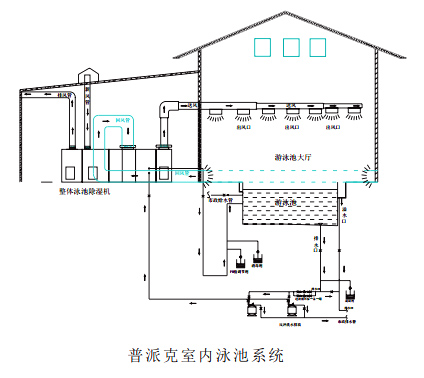

下圖是一個典型的室內泳池熱泵安裝應用示意圖：壓縮機輸出的熱量首先通過交換器滿足池水加熱的需要：當泳池池水溫度達到設定值，如果室內空氣溫/濕度沒有達到設定值，熱量就輸送用以加熱室內空氣，壓縮機在室內泳池水溫，空氣溫度和濕度三者都滿足的情況下才停止運行。為保持泳池大廳良好的通風、送風、回風，繼續運行。在冬季，當室內空氣溫度低于設定值時，另外配置的電加熱器或其它空氣加熱方式應投入運行。電輔助加熱器只在冬季熱泵輸出的熱量不能滿足大廳熱損失，新鮮空氣補熱和空氣傳熱等熱損失時才會運行。
